Overcoming Challenges in Metal 3D Printing: Quality, Accuracy & Reproducibility Guide

Comprehensive technical guide to addressing the most critical challenges in Direct Metal Laser Sintering (DMLS) including surface finish optimization, dimensional accuracy, internal defect mitigation, and achieving consistent reproducibility.

PW

Patrick Wirt

Production Manager

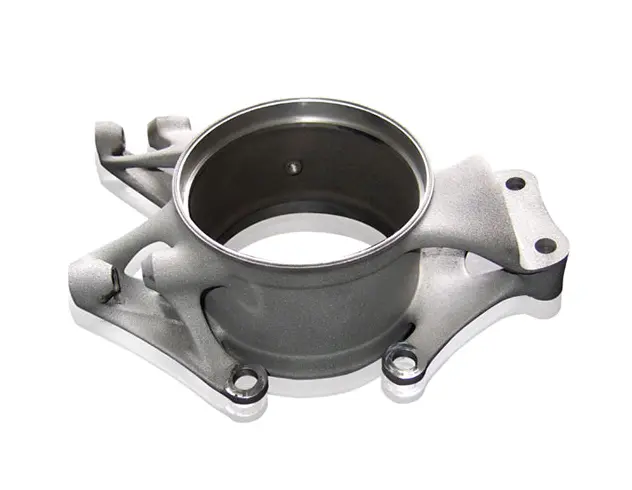

High-quality DMLS aluminum parts demonstrating precision manufacturing
Technical Guide

Direct Metal Laser Sintering (DMLS) has revolutionized metal part production, offering unprecedented design freedom and the ability to create complex geometries impossible with traditional manufacturing. However, achieving consistent quality, dimensional accuracy, and reproducibility remains a significant challenge. This comprehensive guide addresses the most critical technical hurdles and provides proven solutions for optimizing DMLS processes across industrial applications.

🎯 Critical Challenge Areas

Quality Control

  • • Surface finish optimization
  • • Internal defect mitigation
  • • Material property consistency

Dimensional Accuracy

  • • Tolerance achievement
  • • Thermal distortion control
  • • Geometric complexity management

Process Reproducibility

  • • Parameter standardization
  • • Material consistency
  • • Environmental control

⚙️ Understanding DMLS Fundamentals

DMLS process showing laser sintering of metal powder layer by layer

Process Overview

Direct Metal Laser Sintering involves spreading thin layers of metal powder (20-50 microns) on a build platform and using a high-powered laser to selectively melt and fuse powder particles according to the cross-sectional geometry. This layer-by-layer process continues until the complete part is built.

Key Process Advantages:

  • • Complex internal geometries and undercuts
  • • Near-net-shape manufacturing
  • • Material utilization rates >95%
  • • Wide range of aerospace-grade alloys

🔬 Quality Challenges & Solutions

🏁 Surface Finish Optimization

⚠️ Challenge:

Layer-by-layer build process creates staircase effects and surface roughness (Ra 15-25 μm as-built). This impacts mating surfaces, sealing applications, and aesthetic requirements, often requiring extensive post-processing.

✅ Technical Solutions:

  • Optimized layer thickness: 20-30 μm for improved surface quality
  • Strategic part orientation: Minimize supports on critical surfaces
  • Advanced post-processing: Machining, shot peening, electropolishing
  • Laser parameter tuning: Contour scan optimization
Comparison of as-built vs post-processed DMLS surface finishes

📊 Surface Finish Standards:

Ra 15-25 μm

As-built condition

Ra 1.6-3.2 μm

Machined surfaces

Ra 0.4-0.8 μm

Electropolished finish

🔍 Internal Defect Mitigation

CT scan showing internal porosity and defects in DMLS parts

⚠️ Common Defects:

  • Porosity: Gas entrapment, incomplete fusion
  • Lack of fusion: Insufficient energy density
  • Keyhole effects: Excessive laser power
  • Balling: Poor wetting characteristics

✅ Process Optimization:

  • Energy density optimization: P/(v·h·t) = 40-80 J/mm³
  • Powder bed preheating: Reduce thermal gradients
  • Inert atmosphere control: <50 ppm oxygen
  • Powder recycling limits: Maximum 5-7 cycles

🔬 Quality Control Methods:

  • CT Scanning: 3D porosity analysis
  • Ultrasonic Testing: Internal defect detection
  • Archimedes Density: Bulk density measurement
  • Metallographic Analysis: Microstructure evaluation
  • In-situ Monitoring: Real-time melt pool analysis
  • Statistical Process Control: Parameter tracking

⚗️ Material Property Consistency

⚠️ Variability Sources:

  • • Build direction effects on mechanical properties
  • • Thermal cycling and residual stress
  • • Microstructural anisotropy
  • • Post-processing variations

✅ Standardization Approach:

  • Heat treatment protocols: Stress relief at 650°C
  • HIP processing: 920°C, 100 MPa for titanium
  • Certified material data: ASTM F3001 compliance
  • Build orientation standards: 0°, 45°, 90° characterization
Material property analysis showing build direction effects

📐 Dimensional Accuracy Solutions

🎯 Tolerance Achievement

Dimensional tolerance analysis for DMLS parts

⚠️ Accuracy Challenges:

  • • Thermal distortion during build process
  • • Material shrinkage (0.1-0.3% typical)
  • • Support-induced deformation
  • • Layer adhesion variations

✅ Precision Strategies:

  • Compensation factors: Pre-build scaling
  • Support optimization: Minimize contact points
  • Build platform preheating: Reduce gradients
  • In-process monitoring: Real-time adjustments

📊 Achievable Tolerances (ISO 2768):

±0.1mm

General tolerances

±0.05mm

With post-machining

±0.02mm

Critical features only

🔄 Design for Additive Manufacturing (DfAM)

📐 Design Guidelines:

  • Minimum wall thickness: 0.4mm (material dependent)
  • Overhang angle: <45° requires supports
  • Hole diameter: >Ø1.0mm for vertical holes
  • Surface roughness: Ra 6.3-25 μm as-built

🛠️ Optimization Techniques:

  • Topology optimization: Lightweight structures
  • Support minimization: Self-supporting geometries
  • Part consolidation: Reduce assembly complexity
  • Build orientation: Minimize distortion

🔄 Process Reproducibility Excellence

⚙️ Parameter Standardization

⚠️ Variability Sources:

  • • Machine-to-machine differences
  • • Operator skill variations
  • • Environmental conditions
  • • Maintenance schedule inconsistencies

✅ Standardization Protocol:

  • Calibration procedures: Weekly laser power checks
  • Process documentation: Recipe-based manufacturing
  • Quality gates: Build validation coupons
  • Statistical control: Cpk >1.33 target
Process repeatability chart showing consistent DMLS results

🧪 Material Consistency Management

📋 Powder Quality Control:

  • Particle size distribution: D10/D50/D90 analysis
  • Chemical composition: ICP-OES verification
  • Flowability testing: Hall flowmeter compliance
  • Moisture content: <0.1% maximum
⚠️ Powder Recycling Limits:
  • • Titanium: Maximum 5 cycles
  • • Aluminum: Maximum 7 cycles
  • • Stainless steel: Maximum 10 cycles

🌡️ Environmental Controls:

  • Temperature stability: ±2°C throughout facility
  • Humidity control: 45-55% RH maintained
  • Cleanroom standards: ISO 8 minimum
  • Vibration isolation: Sub-micron precision
📊 Quality Metrics:
  • • Build success rate: >98%
  • • Dimensional repeatability: Cpk >1.33
  • • Surface finish consistency: ±20%

🏆 Forge Labs Excellence in DMLS Manufacturing

Quality certifications and standards compliance for DMLS manufacturing

🎯 Our Quality Advantage

Forge Labs has invested extensively in process control systems, advanced monitoring technology, and quality management procedures to overcome the inherent challenges in metal 3D printing. Our systematic approach ensures consistent, high-quality results across all builds.

🏅 Certifications & Standards:

  • • AS9100D aerospace quality management
  • • ISO 13485 medical device manufacturing
  • • NADCAP special processes accreditation
  • • ASTM F3001 additive manufacturing

🚀 Advanced Technologies We Deploy

Process Monitoring:

  • • Real-time melt pool monitoring
  • • Layer-wise quality assessment
  • • Thermal imaging analysis
  • • Statistical process control

Quality Assurance:

  • • CT scanning for internal defects
  • • Coordinate measuring machine (CMM) inspection
  • • Material certification and traceability
  • • Destructive and non-destructive testing

📊 Benchmark Performance Data

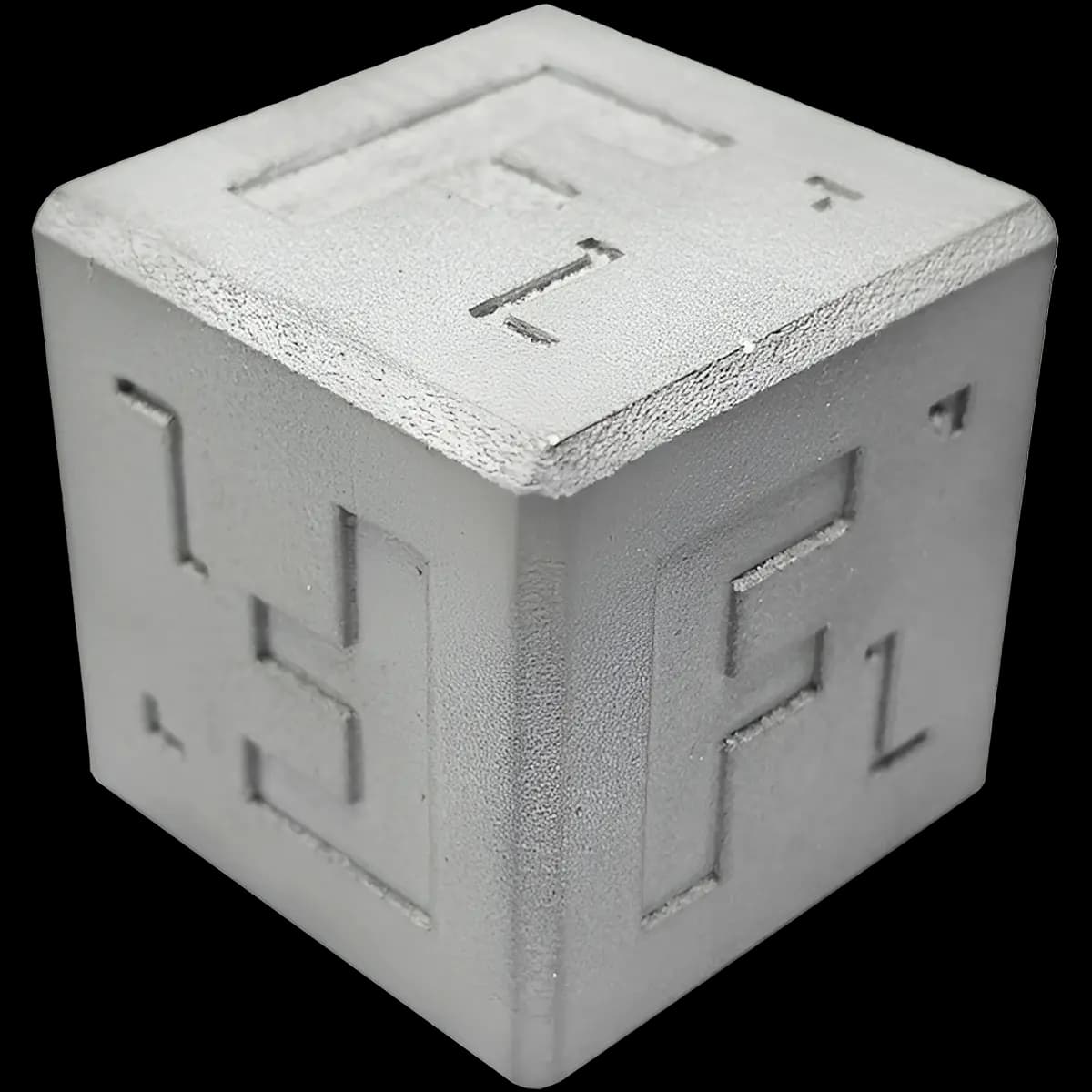

Precision benchmark part demonstrating DMLS capabilities

📈 Performance Metrics

✅ Achieved Results:

  • Dimensional accuracy: ±0.1mm on 95% of features
  • Surface finish: Ra 6.3 μm achievable
  • Density: >99.5% theoretical density
  • Build repeatability: Cpk >1.33 maintained

🎯 Material Performance:

  • Ti-6Al-4V: UTS 1000+ MPa achieved
  • AlSi10Mg: 350+ MPa tensile strength
  • 316L SS: 600+ MPa yield strength
  • Fatigue life: 10⁶ cycles at 50% UTS

🎯 Conclusion: Mastering DMLS Challenges

Overcoming challenges in metal 3D printing requires a systematic approach combining advanced process control, rigorous quality management, and continuous improvement methodologies. The key to success lies in understanding the fundamental physics of the DMLS process and implementing comprehensive solutions that address each challenge area.

🔑 Success Factors

Technical Excellence

  • • Process parameter optimization
  • • Advanced monitoring systems
  • • Quality control protocols
  • • Material science expertise

Systematic Approach

  • • Standardized procedures
  • • Statistical process control
  • • Continuous improvement
  • • Knowledge management

Industry Partnerships

  • • Equipment manufacturers
  • • Material suppliers
  • • Research institutions
  • • Standards organizations

By addressing quality, accuracy, and reproducibility challenges through proven technical solutions and comprehensive process control, Forge Labs delivers consistent, high-quality metal parts that meet the demanding requirements of aerospace, medical, and industrial applications. Our investment in advanced technology and systematic approach to quality management ensures that we can fully leverage the revolutionary potential of metal 3D printing while maintaining production reliability.
